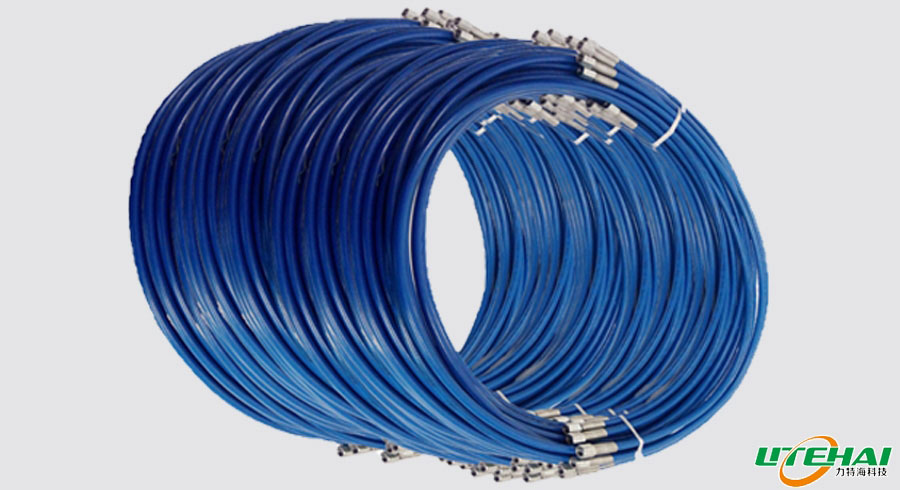

超高压软管采用德国产的EMSTEK软管,安全系数都在2.5倍以上,软管工作压力最高达4000bar,最高温度可达150度,其增强层是经过特别处理的高强度钢丝缠绕层,外胶层相应是聚酰胺(PA)或聚亚安(PUR),内胶层是聚甲醛(POM)或聚酰胺(PA)。
该品牌软管软管流体阻力小,容积膨胀小,防化学腐蚀性好,重量轻,外径小,单根长度可达1200M软管接头用优质碳素钢或不锈钢制造,采用先进的扣压设备和工艺。
高压软管选型表
型号 |
内径 (mm) |
外径 (mm) |
工作压力 (bar) |
爆破压力 (bar) |
工作温度 (℃) |
弯曲半径 (mm) |
重量 (kg/m) |
接头内径 (mm) |
N3/2 | 3 | 6.5 | 1000 | 2500 | -30-+60 | 60 | 0.08 | 1.7 |
N4/2 | 4 | 8.5 | 1200 | 3000 | -30-+60 | 75 | 0.12 | 2.5 |
N4/4 | 4 | 12.0 | 2400 | 6000 | -30-+60 | 130 | 0.24 | 1.8 |
N4/6 | 4 | 13.5 | 3000 | 7500 | -30-+60 | 175 | 0.54 | 1.8 |
N5/3 | 5 | 11.4 | 1300 | 3250 | -30-+60 | 95 | 0.22 | 3.0 |
N5/6 | 5 | 13.5 | 2600 | 6500 | -30-+60 | 200 | 0.47 | 2.5 |
N5/8 | 5 | 15.0 | 3200 | 8000 | -30-+60 | 250 | 0.70 | 2.5 |
N6/4 | 6 | 14.4 | 1700 | 4250 | -30-+60 | 180 | 0.30 | 4.0 |
N6/6 | 6 | 16.0 | 2800 | 7000 | -30-+60 | 250 | 0.75 | 3.0 |
N8/2 | 8 | 13.0 | 900 | 2250 | -30-+60 | 130 | 0.20 | 5.5 |
N8/6 | 8 | 16.0 | 2100 | 5250 | -30-+60 | 250 | 0.60 | 4.5 |
N8/8 | 8 | 20.0 | 2800 | 7000 | -30-+60 | 300 | 1.20 | 4.5 |
N10/2 | 10 | 15.5 | 700 | 1750 | -30-+60 | 160 | 0.28 | 6.5 |
N10/4 | 10 | 18.4 | 1500 | 3800 | -30-+60 | 200 | 0.70 | 5.5 |
N10/6 | 10 | 20.4 | 1900 | 4750 | -30-+60 | 250 | 1.00 | 5.5 |
N13/2 | 13 | 19.3 | 700 | 1750 | -30-+60 | 200 | 0.40 | 8.5 |
N13/4 | 13 | 21.4 | 1200 | 3000 | -30-+60 | 200 | 0.80 | 7.5 |
N13/6 | 13 | 23.4 | 1800 | 4500 | -30-+60 | 300 | 1.10 | 7.5 |
N16/6 | 16 | 25.5 | 1500 | 3750 | -30-+60 | 320 | 1.50 | 10.5 |
N25/2 | 24 | 31.0 | 440 | 1100 | -30-+60 | 300 | 0.85 | 17.5 |
N25/4 | 25 | 36.0 | 900 | 2250 | -30-+60 | 300 | 1.70 | 19.0 |
N25/6 | 25 | 40.0 | 1400 | 3500 | -30-+60 | 600 | 2.80 | 17.5 |
K20/2 | 19 | 26.2 | 500 | 1250 | -20-+150 | 240 | 0.75 | 14.0 |
K20/6 | 19 | 32.8 | 1400 | 3500 | -20-+150 | 350 | 2.20 | 13.0 |
K6/2 | 6 | 11.2 | 500 | 1250 | -70-+200 | 60 | 0.26 | — |
K8/2 | 8 | 13.4 | 450 | 1125 | -70-+200 | 85 | 0.34 | — |
K13/2 | 12 | 18.8 | 450 | 1125 | -70-+200 | 150 | 0.60 | — |
K16/2 | 15 | 21.6 | 400 | 1000 | -70-+200 | 175 | 0.70 | — |
K20/2 | 20 | 27.8 | 300 | 750 | -70-+200 | 200 | 1.00 | — |
K25/2 | 24 | 31.7 | 250 | 625 | -70-+200 | 240 | 1.20 | — |
