气控阀

编号：10SM

价格：￥面议

开云(中国)Kaiyun·官方网站 - 登录入口

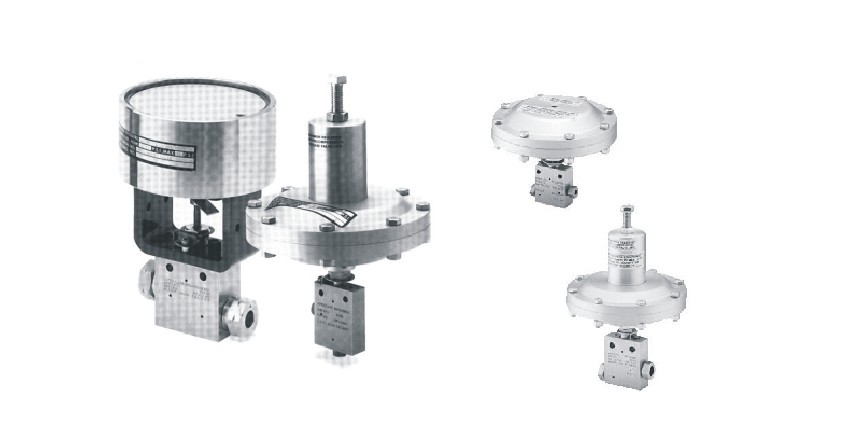

气控装置有三种压力等级：中压、高压和超商压，此装置提供远程打开和关闭操作或自动控制中压和高压阀。气控装置有两种设计类型：air-to-open常态下为关闭状态)；air-to-close常态下为打开状态) 。

压力等级	执行元件	类型
中压	膜片式	air-to-open	OM
	膜片式	air-to-close	CM
	柱塞式	air-to-open	O1S
	柱塞式	air-to-close	O1S
高压	膜片式	air-to-open	OH
	膜片式	air-to-close	CH
	柱塞式	air-to-open	O2S
	柱塞式	air-to-close	C2S
超高压	柱塞式	air-to-open	HO2S
超高压	柱塞式	air-to-close	HC2S

为了能阀的型号和尺寸，系统的最大工作压力和能提供的大气源耳压力，快速的选出合适的气控装置，我们特列出了下袅以供选择。例如:如果系统工作压力为25000 PSI (1723ba r),能搜供的最大气源压力为6OPSI(4.1bar)和需要一只air-to-open(弹簧失效时关闭)的阀时，应选择30VM或60VM的阀加上高压气控装置。

air-to-close

阀的系列	硬管外径in.(mm)	中压		高压		超高压
阀的系列	硬管外径in.(mm)	系统压力 psi(bar)	气源压力 psi(bar)	系统压力 psi(bar)	气源压力 psi(bar)	系统压力 psi(bar)	气源压力 psi(bar)
10SM	9/16(14.3)	8.600(593)	100(6.9)	10.000(690)	55(3.8)	10.000(690)	20(1.4)
	3/4(19.1)	4.800(331)	100(6.9)	10.000(690)	100(6.9)	10.000(690)	35(2.4)
	1(25.4)	2.800(193)	100(6.9)	6.300(434)	100(6.9)	10.000(690)	35(2.4)
30SC	1(25.4)	－	－			30.000(2068)	80(5.5)
40VM	9/16(14.3)	－	－	40.000(2758)	45(3.1)	－	－
60VM	1/4(6.35)	60.000(4137)	75(5.2)	60.000(4137)	40(2.8)	－	－
	3/8(9.53)	60.000(4137)	75(5.2)	60.000(4137)	40(2.8)	－	－
	9/16(14.3)	60.000(4137)	90(6.2)	60.000(4137)	45(3.1)	－	－

air-to-open

10SM	9/16(14.3)	7.900(545)	95(6.5)	10.000(690)	75(5.1)	10.000(690)	40(2.8)
	3/4(9.1)	－	－	7.000(483)	75(5.1)	10.000(690)	60(4.1)
	1(25.4)	－	－	4.300(296)	75(5.1)	10.000(690)	85(5.9)
20 SM	1/4(6.35)	20.000(1380)	95(6.5)	20.000(1380)	50(3.4)	－	－
	3/8(9.53)	18.250(1258)	95(6.5)	18.250(1258)	50(3.4)	－	－
	9/16(14.3)	9.800(676)	95(6.5)	15.700(1082)	75(5.1)	20.000(1380)	55(3.8)
	3/4(19.1)	－	－	9.200(634)	75(5.1)	20.000(1380)	80(5.5)
	1(25.4)	－	－	6.100(420)	75(5.1)	20.000(1380)	100(6.9)
30VM	1/4(6.35)	30.000(2068)	75(5.2)	30.000(2068)	40(2.8)	－	－
	3/8(9.53)	30.000(2068)	95(6.5)	30.000(2068)	50(3.5)	－	－
	9/16(14.3)	30.000(2068)	95(6.5)	30.000(2068)	50(3.5)	－	－
40 VM	9/16(14.3)	－	－	40.000(2758)	55(3.8)	－	－
60VM	1/4(6.35)	60.000(4137)	95(6.5)	60.000(4137)	50(3.5)	－	－
	3/8(9.53)	60.000(4137)	95(6.5)	60.000(4137)	50(3.5)	－	－
	9/16(14.3)	60.000(4137)	95(6.5)	60.000(4137)	50(3.5)	－	－
