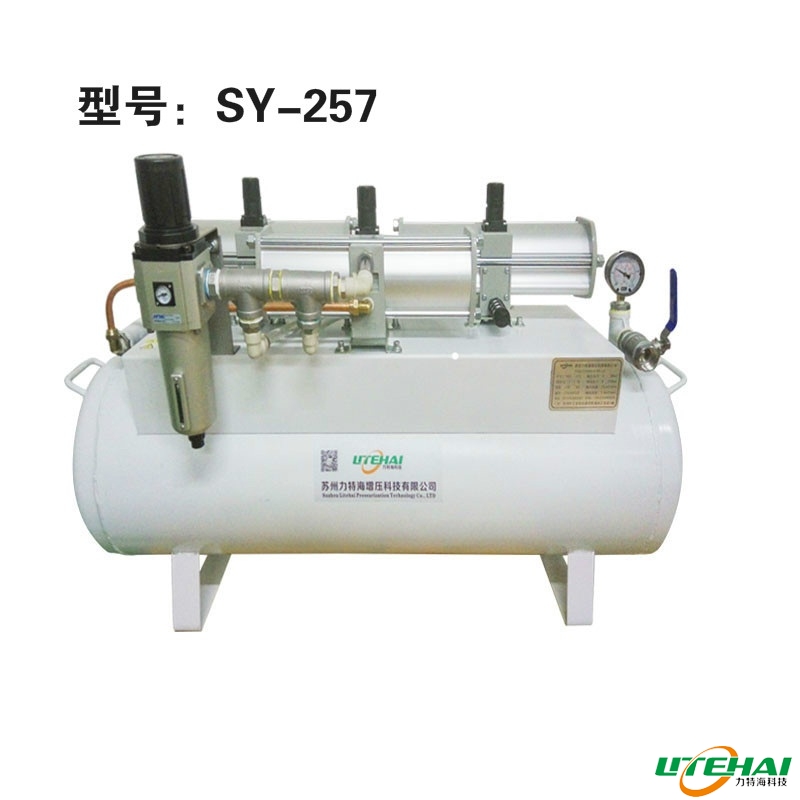

2. 液压部分
液压装置的活塞/冲杆直接与活塞连接，其下端装入液压装置壳体之内。它的直径确定了泵的压缩比，从而确定输出流量和最大压力。它的作用是通过进口控制阀将液体吸入，并在较高压力下通过出口控制阀使其流出。该装置装有弹簧止回阀，用于控制液体进出通道。当液压装置的活塞/冲杆处于吸入冲程时，进口控制阀打开, 出口控制阀通过弹簧保持关闭时，将液体引入泵内。升压冲程时，进口控制阀关闭，液压装置的活塞/冲杆通过出口控制阀迫使液体流出。动态密封圈位于液压装置活塞/冲杆的周围，而且是一种几乎无磨损的零件。它的作用是循环期间，在压力下能够容纳液体，并防止外部泄漏或渗入气体装置。根据泵出液体的介质、使用温度和增压比，选用了不同的密封材料和形式。附注：大多数泵在气动部分与液压部分之间均使用一个定位件，以便使其完全分离，并进行无污染操作。
3.空气循环阀
这一部分由一个控制器和一个柱塞构成，它根据位置状态使压缩空气流到空气活塞的任何一端。该活塞在其冲程的上端和底部推动控制阀，对滑阀的大面积进行交替增压和换气，以控制气流向空气活塞往复运动，保持循环状态。空气从泵中排出时，需通过排气消声器。与其它多种泵不同，泵在设计中不采用金属一金属的紧配合，这样可以防止漏气导致柱塞终止操作的后果。
