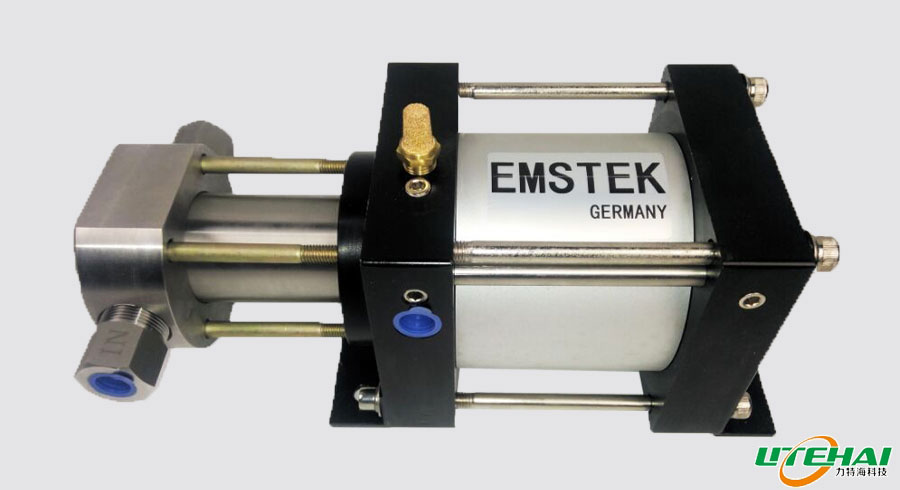

EMSTEK液体增压阀

  • 名称:EMSTEK液体增压阀
  • 产品型号:S10
  • 分类:气体液体增压阀
  • 日期:2015-11-11 14:06:02
  • 点击次数:1040

1、气体部分

        这一部分由一个装有0型密封圈的轻质异径活塞和一个外层玻璃纤维缠绕或硬铝镀层、中间用环氧树脂填充的套筒组成,活塞置于套筒内。这种空气活塞的直径对于任何系列的气动泵都是恒定的。当压缩空气送 入气动装置时,迫使活塞进入压缩冲程,然后空气驱动活塞返回进行吸 入冲程(具有弹簧自动回位功能的M系列泵除外)。与其它多种泵不同,气 动装置管路由于Haskel设计的固有低磨擦特性以及装配时的润滑,而无需使用润滑剂。

2、液压部分

        液压装置的活塞/冲杆直接与活寨连接,其下端装入液压装置壳体之内。它的直径确定了泵的压缩比,从而确定愉出流量和最大压力。它的作用是通过进口控制阀将液体吸入,并在较高压力下通过出口控 制阀使其流出。

        该装置装有弹簧止回阀.用干控制液体进出通道。当液压装置的活塞/冲杆处于吸入冲程时,进口控制阀打,出口控制阀通过弹簧保持关闭时,将液体引入泵内。升压冲程时,进口控制阀关闭,液压装置的活塞/冲杆通过出口控制阀迫使液体流出。

        动态密封圈位于液压装置活塞/冲杆的周围,而且是一种几乎无磨损 的零件。它的作用是循环期间,在压力下能够容纳液体,并防止外部泄漏或渗入气体装置。根据泵出液体的介质、使用温度和增压比,选用了不同的密封材料和形式。

3、空气循环阀

        这一部分由一个控制器和一个柱塞构成,它根据位置状态使压缩空 气流到空气活塞的任何一端。该活塞在其冲程的上端和底部推动控制阀 ,对滑阀的大面积进行交替增压和换,以控制气流向空气活塞往复运 动,保持循环状态。空气从泵中排出时,需通过排气消声器。与其它多种泵不同,Haskel泵在设计中不采用金属一金属的紧配合,这样可以防止漏气导致柱塞终止操作的后果。

        Haskel气动液体增压泵按自动往复差压原理进行工作。它利用一个大面积气动活塞与一个较小面积的液压活塞/滑阀相连,以使空气动力转换成液压动力.

        气动活塞与液压活塞区之间的压缩比参照模拟图。与其它气动泵不同.这种泵的实际比率约高干普通泵的15%。当液压与气动压输出比等于理论比,泵将停止循环。例如: AW-35的实际比率为40:1。实例:

如果气动活塞面积=25.9 sq.in.(167 sq.cm)

液体活塞面积=0.65 sq.in.(4.2 sq.cm)

则实际泵比= 40:1

标称泵比=35:1

如果气动压力=75 psi(5.2 bar)

气动活塞液压驱动活塞

则最大出口极限压力接近40X5=3000 psi(204 bar)

(取决于磨擦力)

         如果气动压力增至100 psi(7 bar),则最小出口压力最大可接近4000 psi(272 bar)。

         当压缩空气开始作用于泵时,它将以最大速度进行循环,产生最大气流,液压泵将液体充入压力容器。当容器中的压力提高后,泵渐渐地开始慢速循环,并对活塞提供较大阻力,直至达到一种平衡力为止,即当气动压力X气动活塞面积=极限压力X液压驱动活塞面积。

         H askel气动液体增压泵要求重新启动的液压压降(滞后量)极小,这是大直径的气动活塞密封件和液压密封件的磨擦阻力很低。理想情况下泵的启动压降可低于PSI倍数。

输出额定功率

        额定功率是在近似干5.5bar气压下,在足够大的气体流量情况下获得的。不适当的气动管线尺寸、不清洁的空气过滤器等可能影响泵的性能。在标称比率气动压力约为75%时,可获得峰值功率。在100 psi(7 bar)时启动的100:1泵可以产生液压,输出压力的峰值功率约为100[1]00[0].75=7500psi(517 bar).双缸头及三缸头泵

        泵在1.5功率(1.12kw)范围时的加压能力,可以在不改变液压活塞的情况下,通过2-3个空气活塞的相互连接,其增压比可以提高。双连或三连气压泵与其它具有相等面积的单一活塞相比,消耗较少的空气,因为只有其中一个压头回程时增压。

        2-3个气缸头可使泵的功率提高约1.5-2HP(1.12kw)。

        双缸泵在泵的型号中,用两位最后的数字标识。因此,一个具有双缸头的标称比率为50:1的泵,其标识数字为52;同样,三缸头泵的最后识别数字3,一个具有三缸头的900比率的泵,则用903进行识别。

气动液体增压泵选型表

型号 表径
(mm可选)
压力量程
(Mpa)
精度
(﹪)
表体
(材质)
接口方式
(规格可选)
TY-2.5 ¢63 2.5 1.6 304 G1/4 、NPT1/4、
M20*1.5
TY-6 ¢63 6 1.6 304
TY-10 ¢63 10 1.6 304
TY-25 ¢63 25 1.6 304
TY-40 ¢63 40 1.6 304
TY-60 ¢63 60 1.6 304
TY-100 ¢63 100 1.0 304
TY-160 ¢100 160 1.0 304 G1/2、NPT1/2、
M20*1.2、UNF9/16
TY-200 ¢100 200 1.6 304
TY-250 ¢100 250 1.6 304
TY-300 ¢100 300 2.0 304
TZN-2.5 ¢63 2.5 1.6 304 G1/4 、NPT1/4、
M20*1.5
TZN-6 ¢63 6 1.6 304
TZN-10 ¢63 10 1.6 304
TZN-25 ¢63 25 1.6 304
TZN-40 ¢63 40 1.6 304
TZN-60 ¢63 60 1.6 304
TZN-100 ¢63 100 1.0 304
TZN-160 ¢100 160 1.0 304 G1/2、NPT1/2、
M20*1.2、UNF9/16
TZN-200 ¢100 200 1.6 304
TZN-250 ¢100 250 1.6 304
TZN-300 ¢100 300 2.0 304
TZN-400 ¢100 400 2.0 304
TZN-415 ¢150 400 2.0 304 G1/2、NPT1/2、
UNF9/16
TZN-600 ¢150 600 2.0 304
TZN-1000 ¢160 10000 2.0 304 UNF9/16
TZNS-40 ¢63 40 1.6 304 G1/4 、NPT1/4、
M20*1.5
TZNS-60 ¢63 60 1.6 304
TZNS-100 ¢63 100 1.0 304
TZNS-160 ¢100 160 1.0 304 G1/2、NPT1/2、
M20*1.2、UNF9/16
TZNS-200 ¢100 200 1.6 304
TZNS-250 ¢100 250 1.6 304
TZNS-300 ¢100 300 2.0 304
TZNS-400 ¢100 400 2.0 304
TZNS-415 ¢150 400 2.0 304
TZNS-600 ¢150 600 2.0 304
