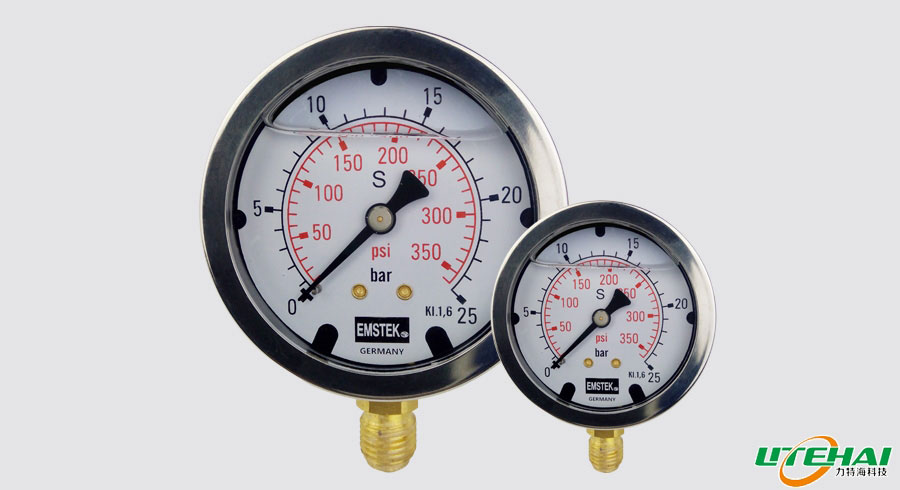

EMSTEK高压压力表

  • 名称:EMSTEK高压压力表
  • 产品型号:TY-2.5
  • 分类:高压压力表
  • 日期:2015-11-12 09:49:34
  • 点击次数:925
概述:
※以甘油为填充物的压力测量仪表可以在动态离交变载荷及强大的振动和脉冲的工况下使用。
※甘油填充物得指针运行平衡,因此,即使在极大的载荷和强力振动条件下,也同样可以获得良好的可读数性。
※利用甘油的润滑还可减小对压力表磨损,对压力表起到了很好的保护作用。
※经多年的使证明,采用组合式的密封结构,确保了压力表高度的功能可靠性,并且对其使用也提供了良好的保障,机壳部件采用优质钢制造。
使用范围:
液压系统、气体系统、泵、压缩机、普通机械制造、发电站、钢铁和冶金工业、污水处理技术等。
主要技术参数:
表径:63mm-150 mm,量程:0-6000 bar。
精度:土1.6%按照UNI8293。
环境温度:最高温度+65℃。(详细资料见易潮液体手册)。
工作温度:最高温度+65℃。
安全等级:IP 65 as per IEC 529, UNI 8896。
压力表接头材料:
压力范围≤40bar时,磷青铜做成C形。
压力范围为60-1000bar时,磷青铜做成螺旋形。
压力范围为1000-6000bar时,AISI 316不锈钢。
焊接:
压力范围≤40 bar时,锡铜合金。
压力范围为60-1000bar时,锡银合金。
压力范围=1000bar时,银合金。
表盒:AISI 304不锈钢。
表环:AISI 304不锈钢,光亮,柔性佳。
表盘:有机玻璃。
刻度盘:ABS,白色底面,黑色标记。
指针:黑色阳极铝。
密封件:硅橡胶。
爆破出口:EPDM。
液体填充物:98%的甘油,(可选用硅油)。

表径:63mm,甘油液体填充压力表类型,尺寸和重量



径向安装   侧接式                              Y面板安装,带边 侧接式

表径 a b b1 c c1 d d1 D F f h 重量
63mm 5.6 28 32 10 14 68 62.6 85 75 3.6 32 0.2kg



Z轴向安装,带支架   背接式                        Z 轴向安装   背接式



Z面板安装   背接式

表径 a a b d d1 D E f I M N 重量
63mm 5.6 28 32 10 14 68 62.6 85 75 3.6 32 0.21kg

表径:100mm、150 mm,全不锈钢结构类型,尺寸和重量


Y径向安装   侧接式                               Y 面板安装,带边 侧接式



Z轴向安装   U型支架   侧接式                       Z轴向安装   背接式

表径 a b b1 c c1 d d1 f H1 D E ch 重量
100mm 13 48.6 52.6 16.1 20.1 110.6 101 6 52 130 118 22 0.86g
150mm 15 50.5 54 16.5 20 161 149 6 85 190 175 22 1.72kg


Z面板安装   带前边   背接式
表径 a a1 a2 d d1 e f h1 D E Q T 重量
100mm 13 20 20 48.6 110.6 101 31 6   132 118 112 41.5 0.85kg
150mm 15 20.5 25 50 161 149 47.3 6 85 190 175 164 41.5 1.65kg

高压压力表参数选型表

型号 表径
(mm可选)
压力量程
(Mpa)
精度
(﹪)
表体
(材质)
接口方式
(规格可选)
TY-2.5 ¢63 2.5 1.6 304 G1/4 、NPT1/4、
M20*1.5
TY-6 ¢63 6 1.6 304
TY-10 ¢63 10 1.6 304
TY-25 ¢63 25 1.6 304
TY-40 ¢63 40 1.6 304
TY-60 ¢63 60 1.6 304
TY-100 ¢63 100 1.0 304
TY-160 ¢100 160 1.0 304 G1/2、NPT1/2、
M20*1.2、UNF9/16
TY-200 ¢100 200 1.6 304
TY-250 ¢100 250 1.6 304
TY-300 ¢100 300 2.0 304
TZN-2.5 ¢63 2.5 1.6 304 G1/4 、NPT1/4、
M20*1.5
TZN-6 ¢63 6 1.6 304
TZN-10 ¢63 10 1.6 304
TZN-25 ¢63 25 1.6 304
TZN-40 ¢63 40 1.6 304
TZN-60 ¢63 60 1.6 304
TZN-100 ¢63 100 1.0 304
TZN-160 ¢100 160 1.0 304 G1/2、NPT1/2、
M20*1.2、UNF9/16
TZN-200 ¢100 200 1.6 304
TZN-250 ¢100 250 1.6 304
TZN-300 ¢100 300 2.0 304
TZN-400 ¢100 400 2.0 304
TZN-415 ¢150 400 2.0 304 G1/2、NPT1/2、
UNF9/16
TZN-600 ¢150 600 2.0 304
TZN-1000 ¢160 10000 2.0 304 UNF9/16
TZNS-40 ¢63 40 1.6 304 G1/4 、NPT1/4、
M20*1.5
TZNS-60 ¢63 60 1.6 304
TZNS-100 ¢63 100 1.0 304
TZNS-160 ¢100 160 1.0 304 G1/2、NPT1/2、
M20*1.2、UNF9/16
TZNS-200 ¢100 200 1.6 304
TZNS-250 ¢100 250 1.6 304
TZNS-300 ¢100 300 2.0 304
TZNS-400 ¢100 400 2.0 304
TZNS-415 ¢150 400 2.0 304
TZNS-600 ¢150 600 2.0 304
